紧凑型红外测温仪 PKL

——采用 LED 指示灯

红外测温仪CellaTemp PKL

红外测温仪 PKL简介

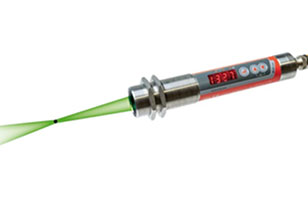

在线式红外测温仪 PKL 配备了集成式 LED 指示灯。指示灯是红外高温计精确对准焦距和热源区域的不可或缺的辅助工具，尤其是在测量小物体时。LED 指示灯持续照明，并且由于其稳定控制功能，提供了高度的操作安全性。

得益于高精度的机械和光学设计，几何轴和光轴完全一致，因此CellaTemp® PKL 是无视差的。专利技术的指示灯可以指示测量点的确切位置和真实尺寸，这确保了测量的精确，特别是对于小物体和小尺寸观察口。

CellaTemp® PK 的光学系统具有针对可见光和红外范围进行优化的高质量玻璃透镜。这确保了在焦点范围内，传感器上的红外辐射和指示灯都以同样清晰的方式再现。

LED灯在技术上是安全的，不会对人眼造成伤害。与激光器不同，它不会老化，而且无论环境温度如何，它总是以恒定的发光强度工作。即使有指示灯，最高允许环境温度也为65°C。

最新的LED技术以低功耗提供明亮的光点。由于人眼对该波长的高灵敏度，即使在红色发光物体上，绿色LED光仍然清晰可见。。

双色红外测温仪 CellaTemp ® PK(L) 68

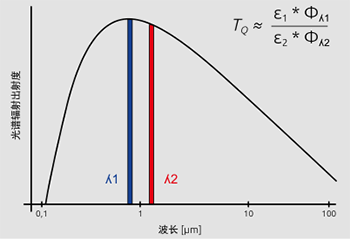

双色红外测温仪 CellaTemp® PK(L) 68 借助采用夹层结构的双光电二极管在同一时间和地点捕捉被测物在两个波长范围内发出的红外辐射。从这两个辐射强度的比例即可得出温度值

双色测量法的优势在于，即便传感器接收的红外辐射削弱了90 %，仍然可以得出准确的测量值。蒸汽、灰尘和烟雾在测量区域造成的视觉障碍对双色红外测温仪造成的干扰，比对单色测温仪造成的干扰，要小得多。这一点也适用于仪器的光学部件或者熔炉的视孔玻璃脏污，或者熔炉中的检视孔发生堵塞的情况。因此，在环境和测量条件十分恶劣的工业应用（例如：应用于水泥工业的回转窑、应用于钢铁工业的轧钢机或者铸造车间）中，优先使用双色测温仪来测量液态金属的温度。

此外，通过形成比率，将对被测物的辐射特性的变化做出补偿。若发射率（即被测物的辐射特性）因表面特性或者温度而发生变化，且这种变化不会改变波长，则其不会对所测定的温度产生影响。

另一个优势在于，被测物也可以比仪器的测量区域小。因此，对于如感应加热设备中的小型被测物，双色红外测温仪在定位方面较比单色测温仪受到的干扰更小。

红外测温仪 PKL各型号及用途

红外测温仪 PKL可用于快速、安全、准确测量热锻工艺中的钢坯、螺栓、块材或棒材的温度。

型号	测量范围	用途
单色红外测温仪
PKL 11	0 – 1000 °C	非金属，非反光金属表面
PKL 28	250 – 1600 °C	金属，小型被测物、感应加热
PKL 29	180 – 1200 °C	金属，小型被测物、感应加热、适用于低温应用的金属
PKL 38	500 – 2500 °C	金属，小型被测物、感应加热、高温
全景红外测温仪
PKL 63	650 – 1600 °C	金属，晃动的目标，生产和加热过程中的线材、棒材、螺栓
双色红外测温仪
PKL 68	650 – 1600 °C	金属.小型被测物、感应加热、恶劣环境测量（灰尘、蒸汽、烟雾）

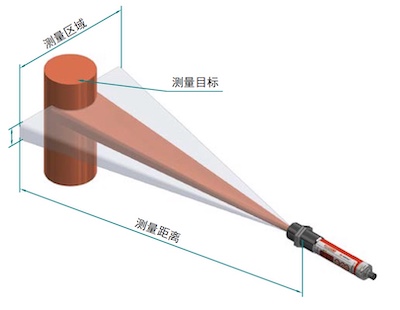

全景红外测温仪 CellaTemp® PKL 63

双色红外线测温仪 CellaTemp® PKL 63 具有矩形测量场。独特的设计使高温计能够检测在矩形场内移动的目标物体的温度。这是在不需要任何运动部件的情况下完成的。CellaTemp® PKL 63 能够可靠地捕捉到常规波动行为的物体（如摇摆的电线）。当测量在生产过程中位置发生变化的物体时，使用矩形视场也是最佳的。例如辊道上的钢坯或金属棒。

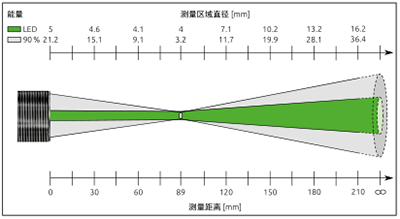

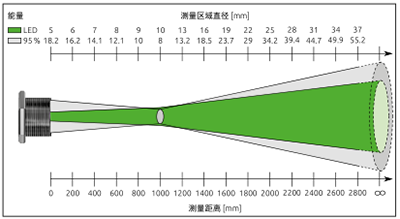

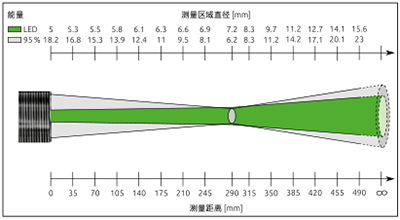

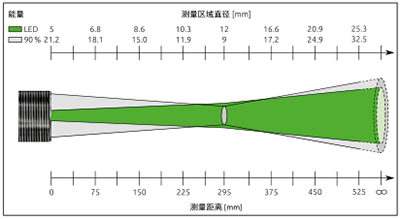

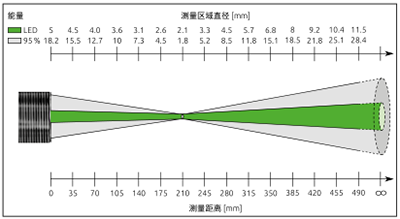

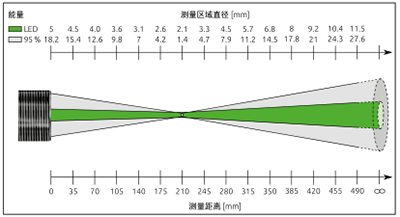

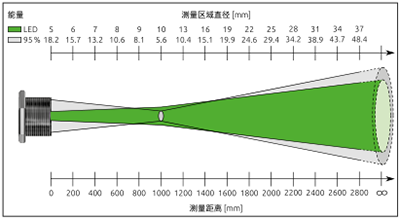

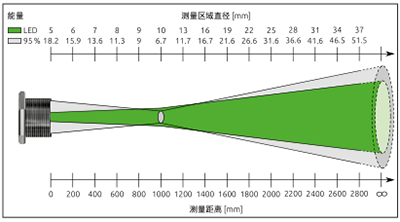

红外测温仪 PKL测量区域分布

红外测温仪 PKL 11 BF 1	红外测温仪 PKL 11 BF 2

红外测温仪 PKL 28 BF 1	红外测温仪 PKL 28 BF 2

红外测温仪 PKL 29 BF 1	红外测温仪 PKL 38 BF 1

红外测温仪 PKL 38 BF 2	红外测温仪 PKL 68 BF 1

红外测温仪 PKL 68 BF 2
